AMPLIACIÓN DE MI INSTAL. FOTOV. PARA AUTOCONSUMO. PARTE 3.- EL INVERSOR
Hola compañer@s hoy continuamos con la tercera y última parte de la ampliación de nuestra instalación de energía fotovoltaica en 2.000 w más. (la primera parte: el montaje de la estructura la podéis ver en https://comunidad.leroymerlin.es/app/736/channel/proyectos-2209/details/ampliacion-de-mi-instalacion-fotovoltaic-36243288 y la segunda: la instalación de los paneles en https://comunidad.leroymerlin.es/app/736/channel/proyectos-2209/details/ampliacion-de-mi-instalacion-fotovoltaic-36252021 )
Como las anteriores partes de este proyecto la instalación del inversor es muy, pero que muy fácil, sólo hay que seguir estos pequeños pasos o tener unos conocimientos muy básicos de electricidad.
He pretendido dejar claro como instalar un inversor con pocas instrucciones pero sí con las suficientes para que cualquiera pueda hacerlo, así que perdonad la longitud del proyecto.
Lo primero que hay que hacer es elegir el inversor que necesitamos.
Para esto, hay gran cantidad de sesudas páginas en la red en donde, con mayor profusión de detalles os podrán dar más matices de los que os daré yo, pero simplificando mucho, en la elección de nuestro inversor deberemos contestarnos básicamente a dos cuestiones:
1ª.- ¿Nuestra red será aislada o conectada a red?
AISLADA: Este sistema se utiliza cuando no hay acceso a la red eléctrica o se quiere prescindir totalmente de ella. Para ello será necesario el uso de baterías solares que nos permitan almacenar toda la energía generada para usarla en los momentos que no hay producción de electricidad por falta de sol. Muy habitual en casas o granjas de campo donde no llega la electricidad.
CONECTADA A RED: Las instalaciones conectadas a la red suelen usarse para la venta de energía a red o, sobre todo, para reducir el consumo eléctrico. Este es el caso que me nos ocupa a nosotros.
2ª.- ¿Qué potencia máxima me generan los paneles (que ya la habremos elegido en la anterior fase de este proyecto)? En nuestro caso son 2.260 w.
Ojo con esto, hay inversores (sobre todo en instalaciones aisladas) capaces de tener varias entadas de energía, además de por los paneles solares, por ejemplo con un generador de gasolina. Tenéis que comprobar la potencia máxima que el inversor admite en la entrada de paneles.
Con estas premisas, y con el asesoramiento de los técnicos de Leroy Merlín, nos decantamos por instalar un inversor para una instalación con vertido a red y de 3.000 w de potencia máxima de entrada por paneles, en nuestro caso el “Inversor conectado a red monofásico SOLAX boost 3kW”
Estos son los materiales y herramientas que hemos utilizado para montar los paneles de nuestra instalación de energía fotovoltaica.
MATERIALES
1 Inversor conectado a red monofásico SOLAX boost 3kW
https://www.leroymerlin.es/productos/energias-renovables/energia-solar/inversores-para-conexion-a-red/inversores-de-conexion-a-red/inversor-a-red-m-f-1mppt-solax-air-3k-84877123.html
1 rollo Cable solar TOP CABLE 25m 1500v 6mm negro https://www.leroymerlin.es/productos/energias-renovables/energia-solar/cable-solar/cable-solar-top-cable-25m-1500v-6mm-negro-85124569.html
1 rollo Cable solar TOP CABLE 25m 1500v 6mm rojo https://www.leroymerlin.es/productos/energias-renovables/energia-solar/cable-solar/cable-solar-top-cable-25m-1500v-6mm-rojo-85124563.html
1 Conjunto Conector Solar XUNKLIK-4-XUNZEL M/H 2.5-6mm 40A https://www.leroymerlin.es/productos/energias-renovables/energia-solar/soportes-cables-y-protecciones/conectores-macho-y-hembra-para-cable-solar/conjunto-conector-solar-xunklik-4-xunzel-m-h-2-5-6mm-40a-81908734.html
4 tacos de nylon https://www.leroymerlin.es/productos/ferreteria-y-seguridad/tornillos-tacos-clavos-y-complementos/tacos/tacos-para-varios-materiales/fischer-090886-blister-tacos-expansion-nylon-sx-4x20-k-nv-12833541.html
4 Tirafondos
1 Caja para distribución para 8 elementos https://www.leroymerlin.es/productos/electricidad-y-domotica/cuadros-electricos/cuadros-electricos-y-cajas/cubrebornes-famatel-de-14-modulos-19463255.html
Portafusibles Doble 10x38 1000V https://www.leroymerlin.es/productos/electricidad-y-domotica/cuadros-electricos/fusibles-y-accesorios/portafusibles-doble-10x38-1000v-89894215.html
Interruptor magnetotérmico bipolar 16A https://www.leroymerlin.es/productos/electricidad-y-domotica/cuadros-electricos/interruptores-automaticos/interruptor-magnetotermico-chint-bipolar-16a-16634275.html
2 fusibles de 10x38 mm, 500 V y 10 amperios https://www.leroymerlin.es/productos/electricidad-y-domotica/cuadros-electricos/fusibles-y-accesorios/pack-de-5-fusibles-de-cristal-hager-10a-12168814.html
Bridas de plástico https://www.leroymerlin.es/productos/electricidad-y-domotica/cajas-y-conexiones-electricas/bridas/brida-nylon-100-color-negro-2-5-x-135-mm-bolsa-100-unidades-abrazadera-plastico-organizador-cables-alta-resistencia-88398550.html
HERRAMIENTAS
Taladro percutor con cable https://www.leroymerlin.es/productos/herramientas/herramientas-electricas-portatiles/taladros/taladros-con-cable/taladro-percutor-con-cable-bosch-gsb-13-de-600-w-brocas-y-maletin-19387032.html
Kit de brocas de hormigón https://www.leroymerlin.es/productos/kit-de-brocas-de-hormigon-dexter-de-4-a-10-mm-de-18618040.html
Atornillador a batería https://www.leroymerlin.es/productos/herramientas/herramientas-electricas-portatiles/taladros/atornilladores-electricos/destornillador-a-bateria-ryobi-ergo-de-4v-81900760.html
Alicate pelacables (se puede sustituir por un cutter o una tijera y unos alicates) https://www.leroymerlin.es/productos/herramientas/herramientas-de-mano/alicates-y-tenazas/alicate-pelacable-14-en-1-18800621.html
Nivel aluminio 50cm ala avion https://www.leroymerlin.es/productos/herramientas/herramientas-de-medicion/niveles-laser-y-de-burbuja/niveles-de-burbuja/nivel-aluminio-50cm-ala-avion-fuerte-89344968.html
Rotulador, flexómetro.
ASÍ LO HICIMOS
Recordad que en nuestro caso, se trata de una ampliación de potencia de la instalación fotovoltaica que ya tenemos en funcionamiento. Por lo tanto, los dos inversores saldrán en paralelo a la red de la vivienda, pero lo explicaremos de manera que os pueda servir si lo que queréis hacer es una instalación fotovoltaica nueva.
Teniendo ya terminada la estructura y colocados los paneles, lo primero que hicimos es colocar los dos conectores (macho y hembra) a las puntas de los cables de 6 mm2 rojo (positivo) y negro (negativo). En la mayoría de instalaciones fotovoltaicas se utilizan estos conectores MC4.
Es muy fácil ya que con estos conectores no hace falta nada más que pelar el cable e introducirlo en la pieza metálica, crimpándolo con el mismo pelacables. Después se enroscan y aprietan todas las piezas de plástico y listo. Os recomiendo que utilicéis cables para instalaciones solares, ya que vienen mejor aislados y se mantienen mucho mejor en la intemperie que los cables normales.
Ahora se conectan los terminales positivo (rojo) y negativo (negro) con las dos puntas de los paneles que nos quedaron libres. No tenéis problemas en identificarlas puesto que los conectores son macho/hembra, así que irá el macho con la hembra y en el otro extremo la hembra con el macho.
Fijamos los cables a la estructura mediante unas bridas de plástico para que no queden sueltos.

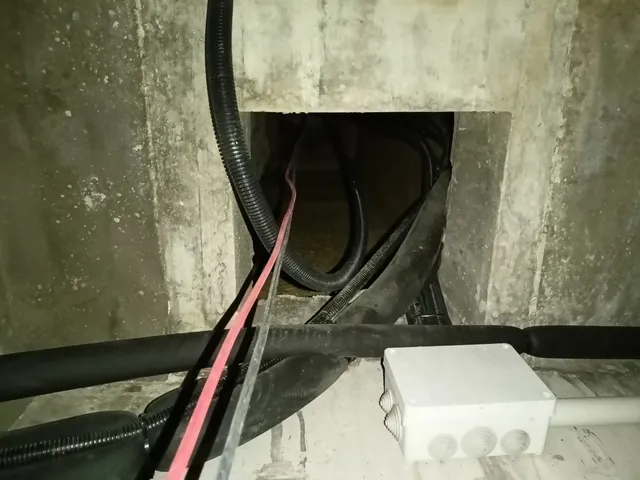

Bajamos los cables hasta donde vayamos a colocar el inversor. En mi caso es sencillo porque tengo un gran hueco que va desde la cubierta superior (donde están los paneles) hasta la planta sótano (donde estará el inversor) para el paso de instalaciones.
Si no tenéis este hueco podéis aprovechar un schunt o graparlos por la fachada.
Pasaremos a colocar el inversor y la caja de protección, que está compuesta por dos fusibles (uno por cada cable) y un magnetotérmico, donde mejor nos venga.
Os muestro el esquema que tendrá nuestra instalación fotovoltaica ampliada. Si lo que pretendéis es una nueva instalación atended sólo a lo que está en bolígrafo, ignorando lo de lápiz.

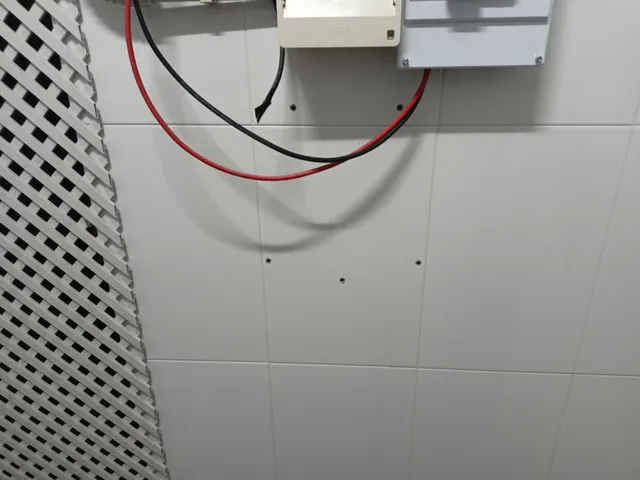

Replanteamos el lugar idóneo para colocar el nuevo inversor y hacemos los taladros para colocarlo, colocamos los tacos de nylon y lo fijamos con tres tirafondos.
De similar manera colocamos la caja de las protecciones, en donde instalamos el portafusibles y el magnetotérmico, ambos de dos polos.
OJO….para manipular los elementos de protección de la instalación existente, desconectarlo todo (abrir los portafusibles - primero el negativo y después el positivo -, bajar el térmico existente) e incluso el térmico que tendréis en el cuadro general de la vivienda
Conectamos la ampliación a la salida de la instalación existente, como se indicaba en el esquema. Volvemos a conectar nuevamente las protecciones de la red existente, el magnetotermico, los portafusibles (ojo ahora subid primero el portafusible del positivo y después el del negativo) y el térmico del cuadro general. Después de un par de minutos volveréis a tener la instalación antigua funcionando igual que antes.
Ahora ya nos pondremos con el inversor nuevo.

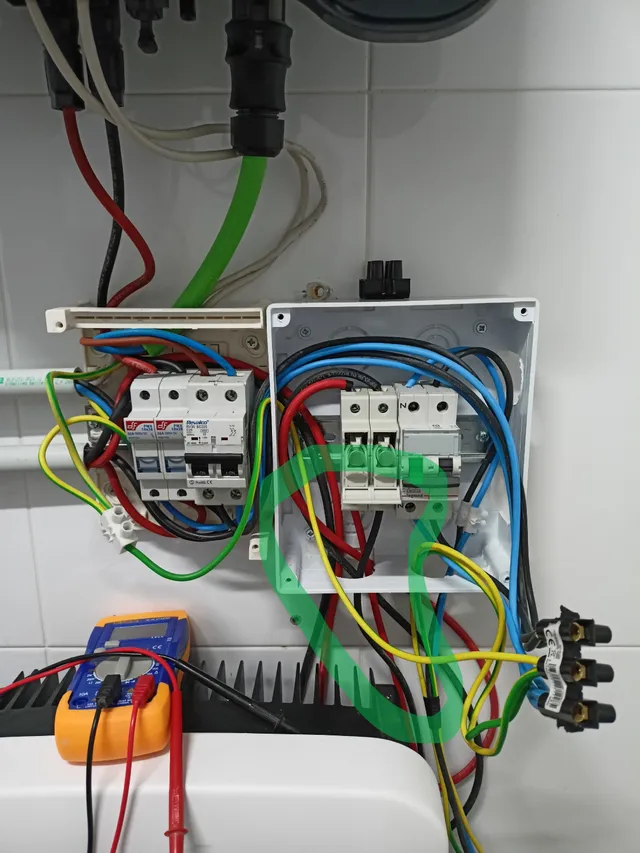

Parece que hay un lío enorme de cables pero, no os preocupeís que iremos paso a paso.
Llevamos los dos cables de los nuevos paneles (el rojo y el negro) hasta la caja de protección (yo he aprovechado el mismo tubo de la instalación fotovoltaica antigua).
Conectamos los cables en las entradas de los portafusibles (aun abiertos y sin los fusibles colocados).
Preparamos los cables que irán del inversor a la caja de protección. Para ello, conectamos los cables que trae el propio equipo a los terminales que también trae.
Los conectamos a la salida de los fusibles y los llevamos hasta el inversor, conectando los terminales en su lugar correspondiente.
Conectamos los cables de 4 mm2 que saldrán del inversor al conector que trae el equipo, mirando en cada entrada del conector dónde está la fase (negro), el neutro (azul) y la tierra (amarillo/verde).
Hay distintos inversores y algunos tienen los tres hilos salidas independientes o los hay que traen un conector en donde van insertados los tres conductores, que es nuestro caso.
Es muy importante en roda instalación eléctrica seguir el código de colores, para no equivocarnos en las conexiones.

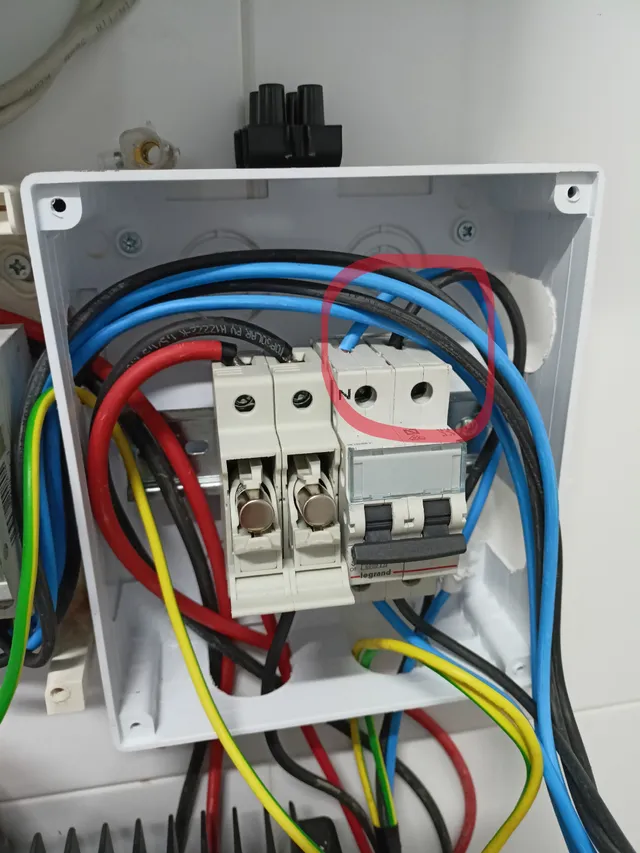

Tanto el cable de neutro y como el de la fase van a la entrada del interruptor magnetotérmico (ojo mirad si el térmico tiene indicación de dónde va el cable de neutro, el azul). El de tierra se conectará a circuito de tierra de la casa.
El circuito de salida del térmico nuevo lo conectamos con la salida del otro térmico que ya teníamos en la instalación antigua
El circuito que llevaba la corriente hasta el cuadro general en la instalación antigua era de 4 mm2, suficiente para los 4.000 w que teníamos instalados, como ahora hemos subido a 6.000 w, aunque realmente no producirá más de 5.400 w, debemos cambiar este cable por uno de, al menos, 6 mm2, que permite circular una potencia de hasta 5.750 vatios.
Si lo que hacéis es una nueva instalación sólo debéis dar los siguientes pasos:
La salida de los dos cables del magnetotérmico deberán ir hasta el cuadro general de la vivienda y allí, lo pasamos por un nuevo magnetotérmico antes de llevarlo a la entrada de corriente general de la vivienda.
Y trabajo terminado. Ya sólo queda poner en funcionamiento el nuevo inversor:

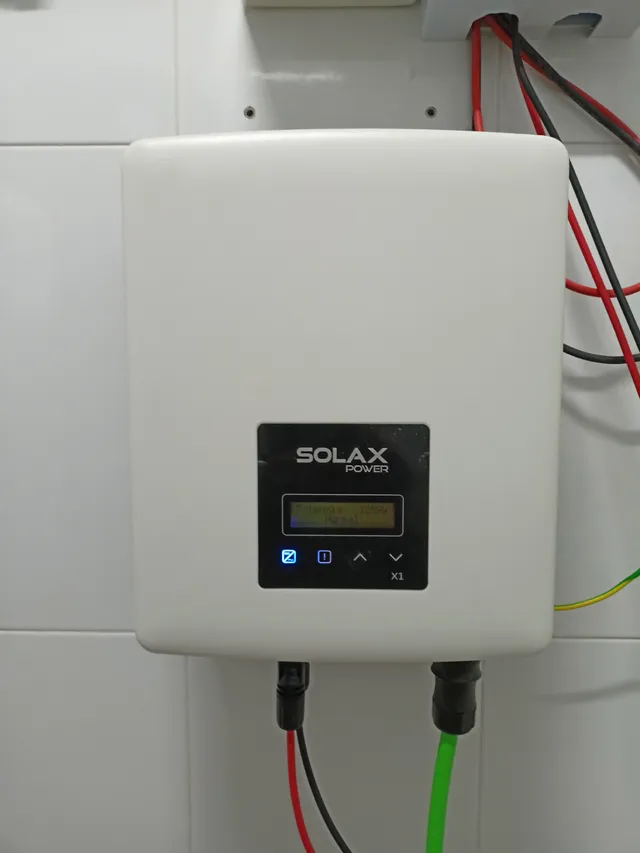

PUESTA EN MARCHA DEL INVERSOR SOLAX boost 3kW
Es muy importante seguir los pasos que os doy para la puesta en marcha de este inversor (cada inversor tiene una manera distinta de configuración).
Como ya hemos dicho, seguimos teniendo el magnetotérmico de corriente alterna (CA) desconectado (para que no entre en el inversor corriente de la red general, los portafusibles abiertos (para que no nos entre en el inversor la corriente producida por os paneles) y el interruptor del inversor en OFF.
1º. Subir el magnetotérmico de CA, para que nos llegue corriente al inversor. Veremos que el inversor se enciende y se pone en modo espera. 2º. Entramos en el menú, buscamos Setting y marcamos la clave (password), que en caso de este inversor es 6868, para poder hacer los ajustes necesarios. 3º. Configuramos el país (Country), que para España es cRD1699. 4º. Nosotros no vamos a utilizar un medidor de enerfia (se puede adquirir por separado (pocket wifi) para colocarlo en un puerto USB que tae el inversor. Por defecto en el aparato viene desactivado. 5º. Subimos los portafusibles de la entrada de los paneles. 6º. Encendemos ahora el inversor.
I. Lo primero que observamos es que el inversor está chequeado la corriente de nuestro país (esto tarda aproximadamente 60 segundos y nos va poniendo la cuenta atrás. II. Una vez chequeado, veremos que ya está generando energía.
Ahora a disfrutar de electricidad GRATIS.
