Construir un rompecabezas ajedrez de madera
Hola a tod@s.
¿Quieres hacer un proyecto conmigo?
Empezamos.
Partimos del tablero clásico de ajedrez, de una pieza o uno que se puede hacer con cubos de madera. Uno a uno uniéndolos, y haciendo 8 x 8 tendremos nuestro tablero. Puede ser pintado, todo de una pieza, … o Si lo troceamos, tenemos 64 cubos. Si juntamos varios cubos, estos pueden formar piezas. Si unimos varias piezas, con estas podemos hacer un rompecabezas bastante ameno para resolver las distintas dificultades que se le puede dar. Lo bueno de estas miles de combinaciones, es que podemos hacer que todas sean distintas.
Lo que podemos conseguir:
(Yo lo he ido logrando poco a poco, no he inventado nada, pero he realizado e ideado algunas variantes que espero sean útiles para los que nos gustan los rompecabezas)
Damero o tablero de ajedrez 8x8 Cubo 3x3x3 Cubo 4x4x4 utilizando todas las piezas. Torre 3x3x8 + 1x1x1 Torre 3x3x7 con hueco central Caja iglesia 5x5x3 con cruz en lo alto. Variantes de cuadrados o rectángulos, de distintos lados hasta utilizar el máximo de piezas Infinidad de combinaciones mezclando piezas… si nos lo proponemos y le echamos un poco de imaginación, podemos ver, un caracol, un perro, una serpiente, puentes, … Etc.
Materiales.
64 dados, cubos de madera, cualquier medida a partir de 1´5 cm. Ideal 3 ó 4 4 listones de longitud igual a la medida de tu cubo por 11, posteriormente se ajustará. El grosor puede ser cuadrado, rectangular, triangular, etc 1 pequeño tablero de medida igual a 11 por la medida de tu cubo, posteriormente se ajustará. Espigas o tubillones de madera. Cola para madera. Pintura, barniz. Necesitas dos colores, con contraste, que se diferencien entre sí En mi caso he elegido respetar la madera natural
- Tinte caoba para un color
- El otro quedará el de la madera.
- Barniz incoloro.
- Disolvente, aguarrás.
- Guantes.
- Trapos, bayeta.
Herramientas.
Ingletadora. Caladora. Taladro. Atornillador Brocas varios tamaños Sargentos, gatos de apriete Lija. Brocha Metro. Escuadra. Lápiz. Cúter. Herramientas opcionales. Fresadora. Taladro de columna. Sierra de mesa. Lijadora eléctrica.
Retos a conseguir
Este trabajo bajo mi opinión, no es para que quede perfecto para exposición ,… sino que sea útil y entretenido, y ello es debido a que estará “vivo”, no será un tablero fijo. Dependiendo del tipo de madera que tengamos, los resultados en las terminaciones serán considerables. No es lo mismo madera blanda, por ejemplo, pino, que maderas duras por ejemplo sapelli, Las maderas blandas serán relativamente fáciles de trabajar, pero pueden tener peor terminación. Las maderas duras, necesitaremos de buenas herramientas de corte, pero puede quedar una terminación espectacular, …
- No me importa, a veces, ver madera astillada, con nudos, con taras, ... también tiene su hueco en un rompecabezas imperfeto.
Las posibilidades de este trabajo terminado son varias
Podemos tener con las mismas piezas
- Tablero Ajedrez
- Tablero Damas
- Cualquier juego que pueda utilizar un tablero de 8x8
- Puzle, hacer un tablero plano, con la particularidad de que las casillas deben coincidir en color cómo el tablero real de un ajedrez o damero.
- Puzle, hacer un cubo de 3x3, o de 4x4, etc
- Puzle torre, hacer torres distintas alturas
- Puzles varios con este tipo de piezas, desde el más pequeño de 2x2, hasta 8x8, siendo el número de piezas y la forma, tanto cuadrada cómo rectangular.
- Puzle de figuras, se puede hacer varias composiciones con estas piezas.
- El tablero al darle la vuelta, debe ser igual en la composición, es decir debe ser un damero.
Cómo lo he realizado yo.
PIEZAS
- He reciclado unas maderas, que estaban apiladas sin uso.

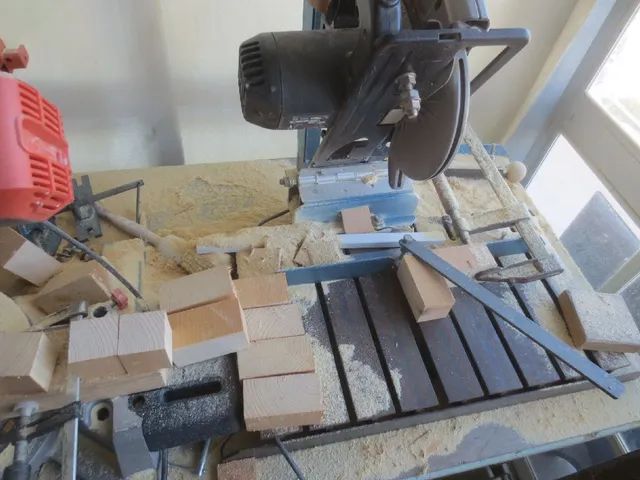

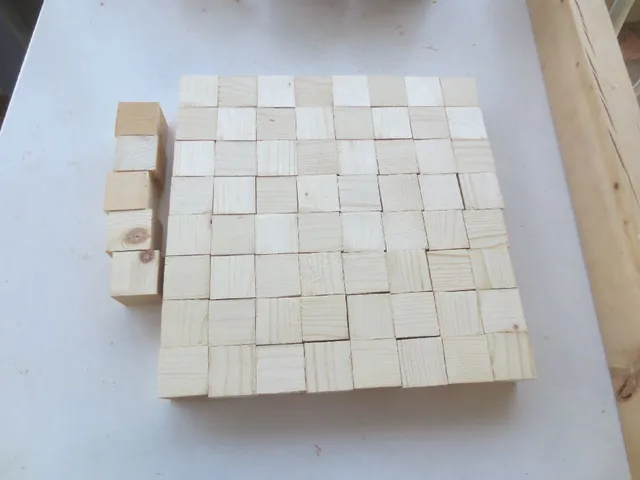

- De unos tablones de madera de 9x4´5 he realizado cortes de forma que he conseguido cubos de 4´3x4´3x4´3

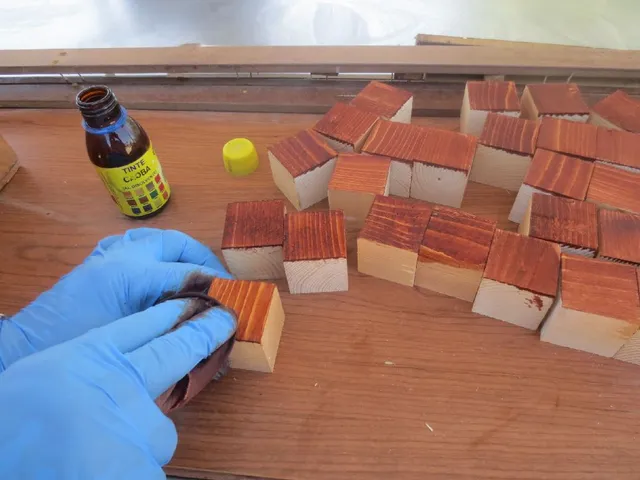

- Le he dado tinte a una de las caras.

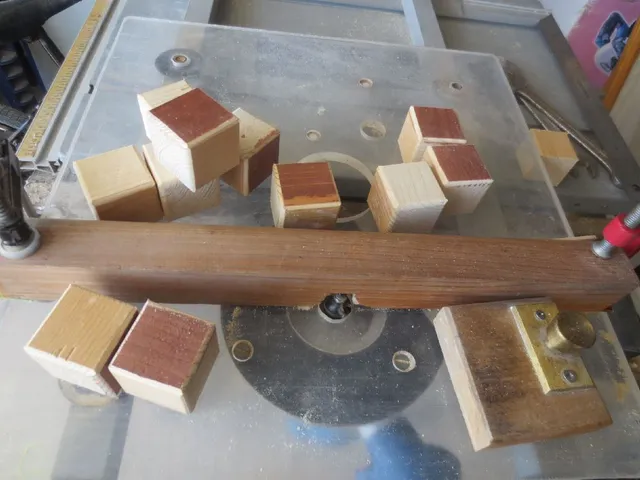

- Una vez seco he canteado con la fresadora todos los ángulos
- He lijado y repasado cada una de ellas
- Con cinta carrocera, he ido haciendo la composición de cada una de las piezas
- He comprobado que cada una de las piezas ajuste perfectamente, además de elegir las mejor terminadas.
- En un cubo, una pieza sobrante de sacrificio o de muestra, he marcado el centro para poder hacer las uniones con las espigas, debe ser lo más exacta posible; He realizado las modificaciones necesarias, comprobaciones, profundidad, medidas, etc.
- Me he fabricado un tope accesorio para acoplar las piezas, y así repetir el taladro en cada una de ellas
- Con el taladro de columna y una broca de madera he realizado el agujero para meter una espiga centrada en cada una de las uniones.
- He comprobado cada una de las uniones, ajustando la espiga a las piezas a unir. La unión por espigas queda oculta
- He encolado los dos lados de las maderas, además de la espiga.
- Las he unido fuertemente, haciendo que sea los más perfecta posible con relación a las demás piezas. Pensemos que es un puzle, y deben poder unirse tanto horizontal, como verticalmente.
- Por último, les he dado varias manos de barniz incoloro para reforzar la madera. Barniz, lija, barniz-lijado, … Combinación de cubos para hacer las piezas. Uniendo cubo a cubo, conseguiremos las distintas piezas, 13 piezas total y todas distintas Cada pieza tiene 5 cubos, son 12 pentominós Una de ellas son 4 cubos, 1 cuadrado. 12 piezas x 5 cubos = 60 + una de 4 = 64 cubos
En sí son letras realizadas con cubos.
“X C Z W T L N P F Y O I V “
** IMPORTANTE.
Hay uno de los retos que necesita de que una de las piezas sea ”retocada” para poder hacer el montaje, … Puesto que este trabajo se trata en sí de hacer un rompecabezas, queda el desafío de averiguar cuál se debe modificar para lograr alguno de los retos. Aunque también sin modificarla se pueden lograr el resto de las propuestas.
MARCO BASE
Hay varias opciones De unos listones y cortados en ángulo a 45º hay que hacer el marco con las medidas internas de 8 cubos más 5 mm de holgura De un tablero se corta la misma medida del marco Se pega el tablero al marco. He utilizado espigas y cola.
RETOS.

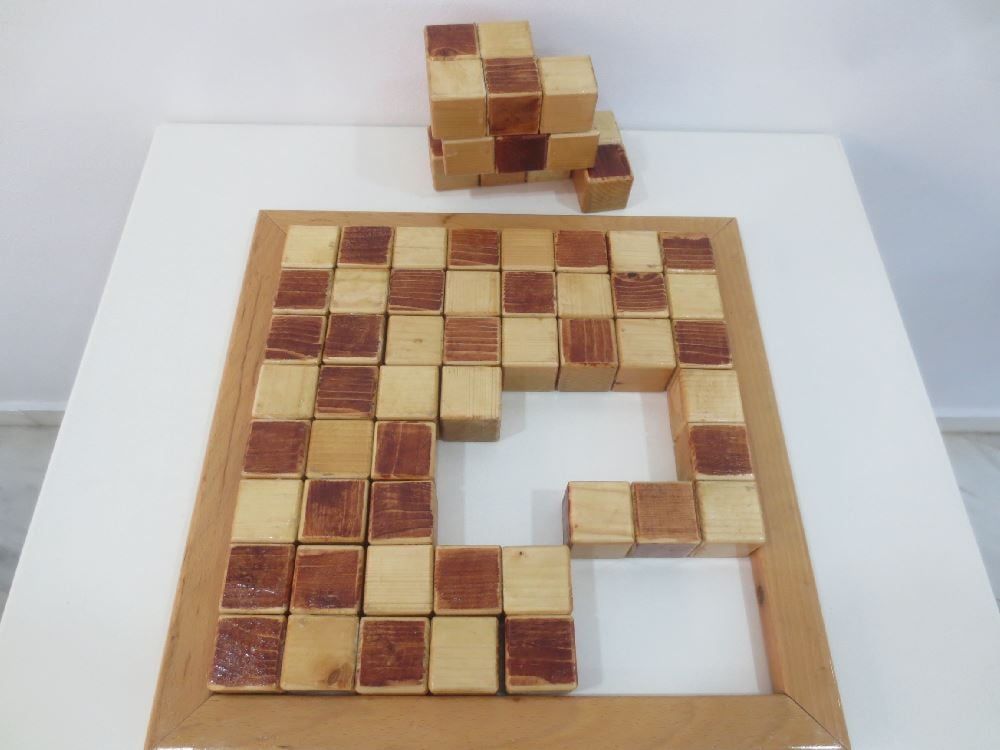

Puzle plano 8 x 8, no importa los colores, fácil, varias combinaciones. Tablero ajedrez o damero = Puzle 8 x 8, difícil, Puzle cubo de 3 x 3 x 3, sin importar color, fácil varias combinaciones. Puzle cubo de 4 x 4 x 4, sin importar color, fácil varias combinaciones. Puzle cubo de 4 x 4 x 4 con sistema de colores ajedrez, muy difícil, sólo tengo una solución. No se deben juntar los colores, y cada cara debe ser como un tablero de ajedrez. Torre de 3 x 3 x 8 con hueco central, no importa colores, fácil varias combinaciones. Torre de 3 x 3 x 7 con un cubo 1x1x1 en la parte superior, no importa colores, , fácil varias combinaciones. Combinaciones de distintos tamaños, aumentando la dificultad con las piezas, desde 2x2, 3x3, 5x5, 4x3, 5x5, 7x5, 9x5, 11x5… hasta el máximo con todas las piezas de 8x8. Siempre respetando los colores del tablero ajedrez. Combinaciones y figuras, por ejemplo, una caja iglesia con base de 5x5x3 con una cruz en alto, no importa colores. Figuras con pocas piezas, por ejemplo, un caracol, un perro, serpiente, puentes, … (los niños idean muchas de ellas)
* Varios, trucos.
Si se compran listones cepillados, nos facilitaran el trabajo. Si se da el tinte a una cara del listón, también ahorraremos trabajo. Dar una, dos o tres manos de tinte antes de cantear los bordes, así quedan mejor rematados. Si se cantea el listón a lo largo con la fresadora, se ahorra mucho trabajo al no tener que hacerlo por individual.
Espero sea útil
Fabricado @ Mayo 2023
Saludos, Ángel.
